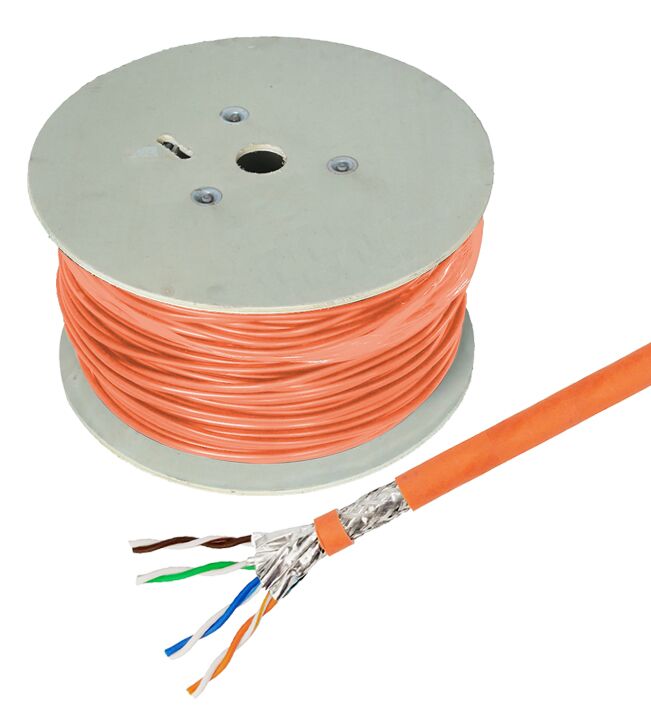

Technische Beschreibung – Cat.7 S/FTP Helos Verlegekabel 23AWG

Kabeltyp & Frequenz

• Kabeltyp: CAT7 S/FTP (Shielded/Foiled Twisted Pair)
• Frequenzbereich: bis 1000 MHz

Leiter

• Querschnitt: 23 AWG (1/0,55 ± 0,005 mm BC)
• Anzahl der Paare: 4
• Aderfarben pro Paar:
  • Blau/Weiß
  • Orange/Weiß
  • Braun/Weiß
  • Grün/Weiß

Konstruktion

• Twist & Folienabschirmung: Aluminiumfolie (AL-FOIL) überlappend =40%
• Gesamtschirmung: Geflecht aus Aluminium-Magnesium-Legierung (AL-MG), =90% Überdeckung
• Abschirmungstyp: S/FTP
• Drain-Draht: Integriert

Isolierung

• Material: BCFoam-PE
• Durchmesser: 1,35 ± 0,05 mm
• Farbe: Orange RAL2003

Außenmantel

• Material: LSZH (Low Smoke Zero Halogen)
• Durchmesser: 7,6 ± 0,3 mm
• Normen: IEC60332-1-2, ISO11801, EN50173, ANSI/TIA568.2-D

Temperaturbereiche

• Installation: 0 bis 50 °C
• Betrieb: -20 bis 75 °C

Zertifizierungen & Compliance

• RoHS 2.0 (EU 2015/863)
• REACH-konform
• CPR: Dca (s2, d1, a1)

Kennzeichnung

• Aufdruck: CAT7 S/FTP 1000MHz 4x2x23AWG/1 LSZH + Längenangabe

Besondere Hinweise

• Mylar-Füllmaterial zwischen den Adernpaaren zur Stabilisierung
• Kabelaufbau: 4 Paare, jeweils 1 Leiter pro Paar
